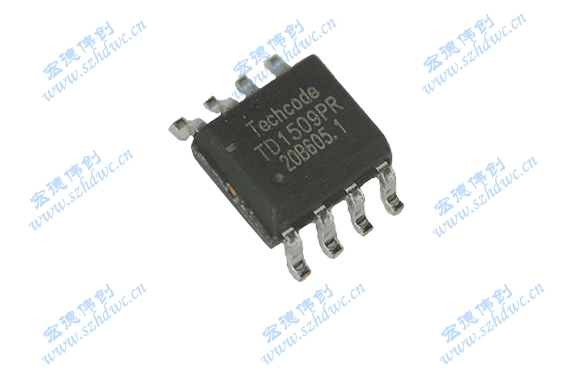

TD1509PR是一系列易于使用的固定和可調降壓(buck)開關式穩壓器。這些設備可在固定輸出電壓5V,3.3V可調輸出版本。兩個版本都能夠驅動一個良好的線路和負載調節2A負載。需要最少數量的外部組件，這些調節器是簡單的使用，包括內部頻率補償，和固定頻率振蕩器。在規定的輸入電壓和輸出負載條件下，保證輸出電壓3%公差。振蕩器頻率保證在15%。包括外部關機，典型的80 A待機電流。自我保護功能包括輸出開關的兩級頻率降低電流限制和在故障條件下的完全保護過溫關機。TD1509PR有SOP8和DIP8封裝。
/ 138 2371 9888 加入購物車 資料下載* 3.3V、5V 和可調輸出版本
* 輸出從 1.23v 到 43V 可調
* 固定 150KHz 頻率內部振蕩器
* 保證 2A 輸出負載電流
* 輸入電壓范圍高達 45V
* 低功耗待機模式，IQ通常為 80 μA
* TTL關斷能力
* 出色的線路和負載調節
* 僅需要 4 個外部組件
* 高效率
* 熱關斷和限流保護
* 提供 SOP8 封裝
| 屬性 | 參數值 | |
|---|---|---|
| 商品目錄 | DC-DC電源芯片 | |
| 輸出電壓（最小值/固定） | 1.23V | |
| 輸出電壓（最大值） | 43V | |
| 可輸出電流 | 2A | |
| 開關工作頻率 | 150kHz | |
| 輸出類型 | Adjustable | |
| 輸出電壓的路數 | 1 | |
| 最小輸入電壓 | 3.6V | |
| 最大輸入電壓 | 45V | |
| 電源拓撲結構 | Buck | |
| 同步整流與否 | No | |
| 功能類型 | Step-Down | |
| 輸出配置 | Positive | |
